Artrealisation

Schnittstelle Kunst und Technik
Wir verstehen uns als Schnittstelle zwischen der digitalen Kunst und der non-digitalen Außenwelt, wobei der Begriff artrealisation die
rein technische Umsetzung auf Hardware-Ebene bedeutet.

Der Bereich artrealisation wird geleitet von --> Dirk Göken

-> klicken Sie auf die Grafiken für größere Bilder <-

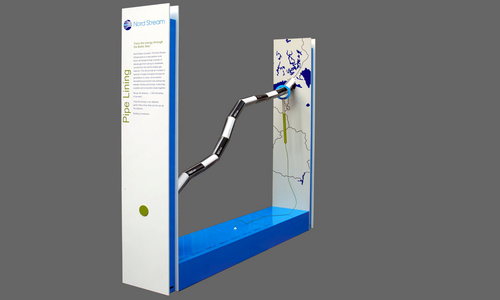

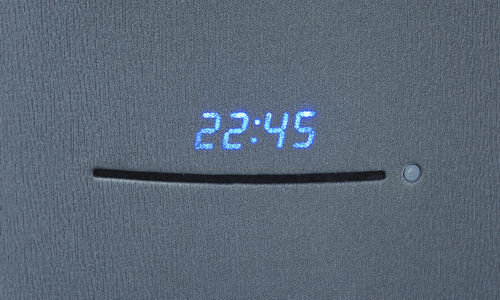

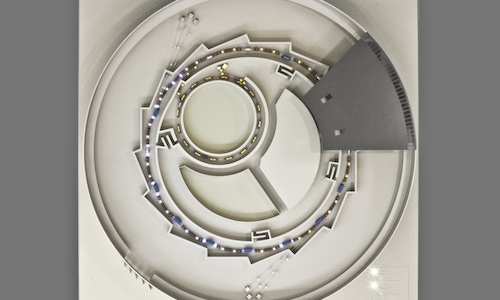

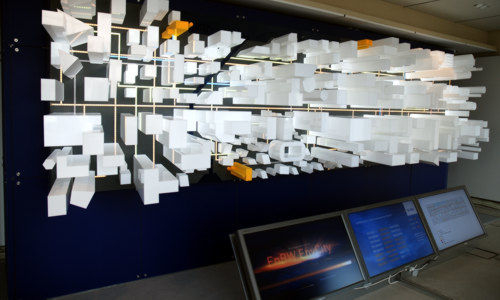

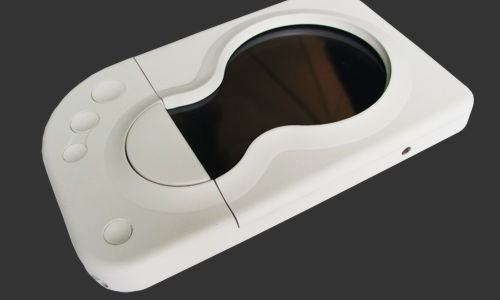

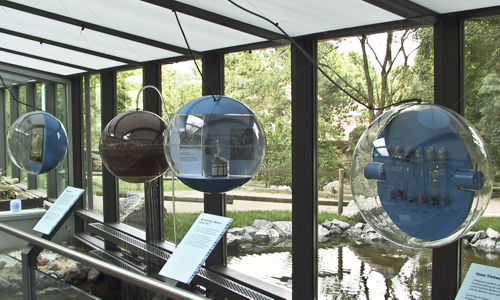

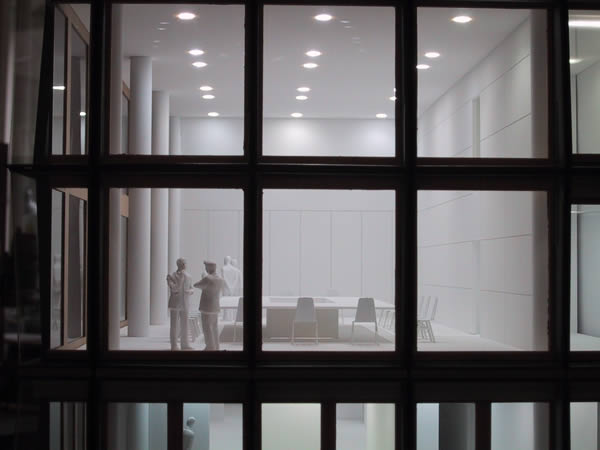

Prototypen - Designmodelle - Messeobjekte

In Kooperation mit Mediendesignern, Künstlern und Anschauungs-Modellbauern entstehen hochdetaillierte Architektur-, Ausstellungs- und Designmodelle, Prototypen, Messeobjekte, etc.
Arduino Workshop

Grundlagen der Arduino Hardware
Erweiterungen der Arduino Hardware
Kommunikation mit der Arduino Hardware

Wir planen in naher Zukunft einen Arduino Workshop zu allgemeinen und erweiterten Hardwareanwendungen. Vielleicht auch in Verbindung mit der open-source plattform processing.
Näheres kann man unter Kontakt oder hier erfragen.

--> arduino.cc
--> processing.org

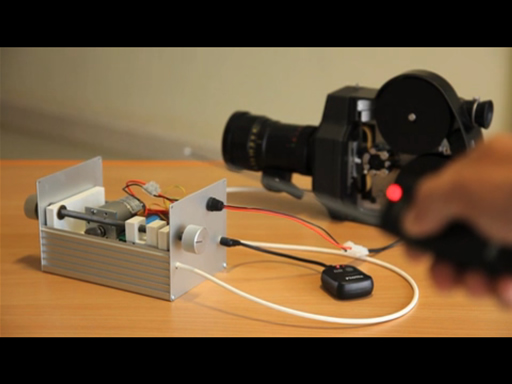

Krasnogorsk K-3 Drahtauslöser V2

Version 2 des elektromechanischen Drahtauslösers (Intervalometer) für eine Krasnogorsk K-3 --> Video

Der Nachfolger des Drahtauslösers für die mechanische 16mm Filmkamera Krasnogorsk K-3 wurde in Form einer stabileren Mechanik und verbesserten Elektronik der Motorsteuerung fertiggestellt.
Gespeist wird der Drahtauslöser von herkömmlichen Akkupacks (Racingpacks) mit einer Spannung von 9,6V. Im Test mit einer Laufzeit von 3 Tagen bei 20-sekündiger Triggerzeit. Die Triggerung erfolgt über handelsübliche elektronische Langzeittimer.

Eine Arbeit im Auftrag von Bernd Lützeler, Berlin 2009/10

filmifunda.de
dsDG_teachin

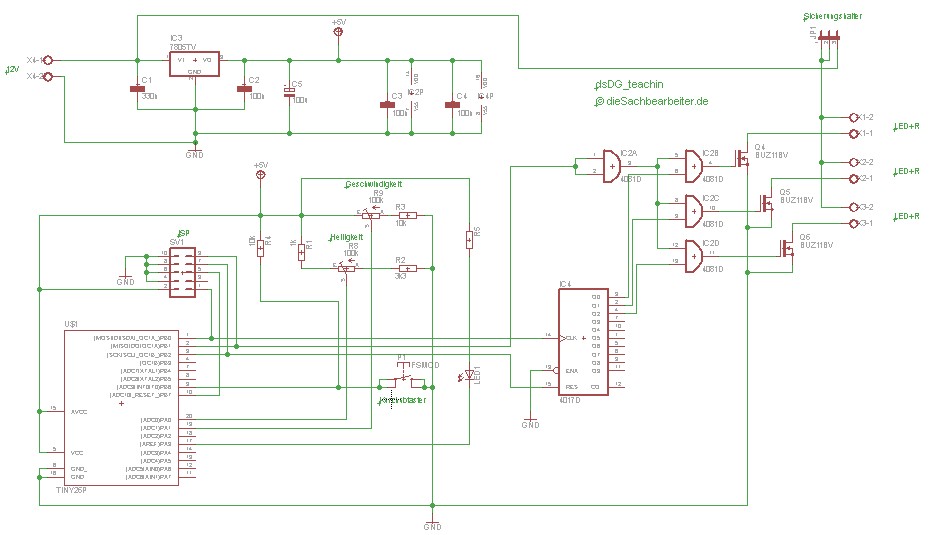

PWM-Steuerung für LED Beleuchtung (standalone oder USB)

Da wir von Seiten des Design-Modellbaus immer häufiger mit Beleuchtungsaufgaben behelligt werden, haben wir kurzerhand eine Schaltung gefrickelt, mit der man die zwei am häufigsten vorkommenden Beleuchtungssituationen abdecken kann - nämlich n-Kanal Lauflicht und/oder Lichtdimmung mit 12V/1A pro Kanal, also theoretisch bis zu 10A.
Herzstück ist ein ATTiny861 mit 3 PWM-Ausgängen. Somit sollte die Programmierung für eigene Projekte schnell zu machen sein.
dsDG_Radio

*aktuell* Prototyp

In diesem Projekt haben wir einen Einbau-Player für einen Messeauftritt gestaltet. Die Bedienung erfolgt über eine Berührunssensitive Fläche (Touchpanel bzw. Capsense Taster).

Features sind Sender-Informationen bzw. DVD-Wiedergabe über internes TFT, Video in, Video out, Audio Line in, Audio Line out, Audio Power out, USB Reader, SD-Card Reader.

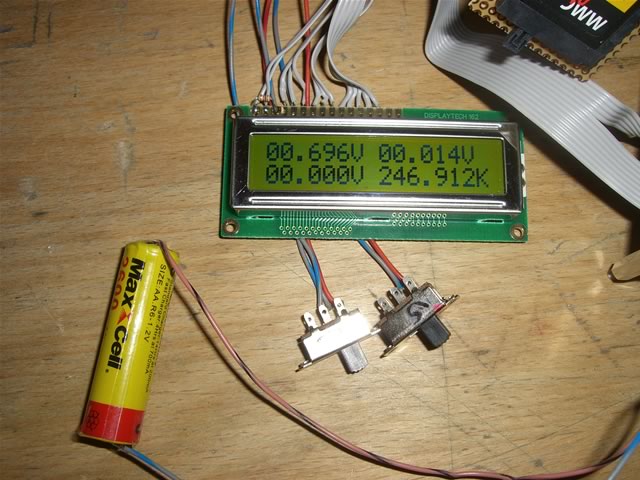

dsDG_Datalogger

MMC-Card Datenlogger mit 12 bit Auflösung und einer Datenerfassungsrate von 30ms

laufendes Projekt

MMC Card Datenlogger (12bit) mit
2x 0-15V analogen Eingängen und
1x 20Hz-10kHz Zähleingangeingang
2*16 Zeichen LCD
externe Spannungsversorgung 9-15V

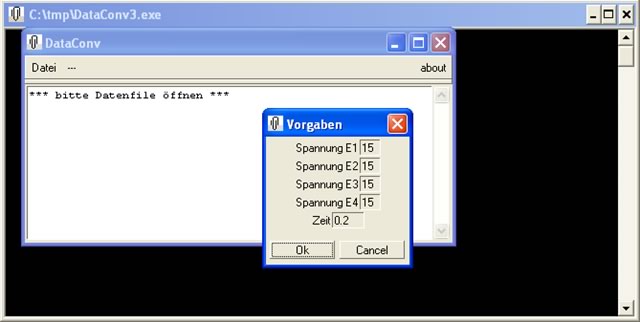

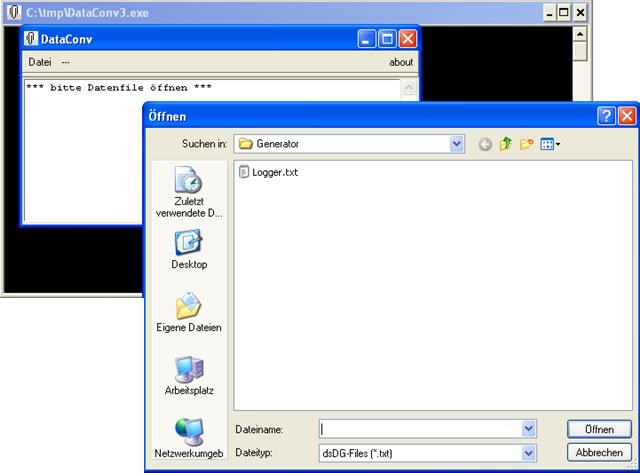

dsDG_DataConverter -> RAW *.txt File Konverter
Datenanalyse über das LogView OpenFormat

Die geloggten Daten werden auf MMC (256MB FAT32 formatiert) in einer .txt-Datei abgelegt und können nach der Konvertierung am PC ausgewertet werden.
Auf dem LCD werden die momentanen Spannungswerte sowie die Restspeicherkapazität der Karte gezeigt.

Die Platinen wurden übrigens mit der Tonertransfermethode hergestellt (Näheres auf dieser Seite ganz unten).

nützliche Quellen

Pierre's Library -> FAT32 howto
LogView 2.0 -> Software zur Datenvisualisierung, Donationware
Motorola Engineering Bulletin EB393/D 5/2002 -> SPI Terminierung
sdcard.org -> besonders die ' ProductManualSDCardv2.2final.pdf '
ulrichradig.de -> AVR - MMC/SD
http://elm-chan.org/docs/mmc/mmc_e.html -> How To Use MMC/SDC
Simeon Maxin -> Benutzen einer SD-Speicherkarte mit dem ATmega-Microcontroller
Vestax PDX-D3 "dsDG_Auto-Reverse"

eine Arbeit für Torben Tilly --> Video

Für dieses Projekt des neuseeländischen Musikers Torben Tilly wurde ein Vestax PDX-D3 Turntable technisch dahingehend erweitert, dass er eine frei programmierbare Anzahl von Umdrehungen stetig vor- und wieder zurückläuft.

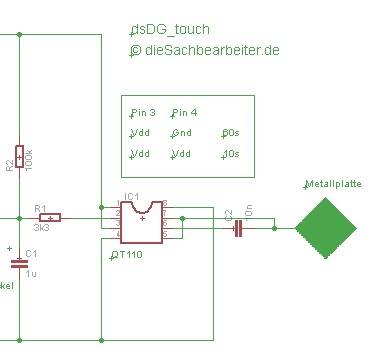

dsDG_touch

Näherungsschalter in Verbindung mit einer PWM-Steuerung

Über eine berührungssensitive Fläche werden LED-Arrays (einfarbig/mehrfarbig) mittels Leistungs-PWM auf- und abgeblendet. Das Verhalten ist sowohl tastend als auch schaltend wählbar und wird über simple Berührung während des Einschaltens programmiert. Anwendungsbereiche sind Haupt- bzw. Hintergrundbeleuchtung in Ausstellungssituationen.
Über eine Erweiterung ist der dsDG_touch auch als Dämmerungslicht einsetzbar.

diesachbearbeiter, Berlin 2009
dsDG_lightsense

Schalten mittels geregelter oder natürlicher Beleuchtung

In Abhängigkeit der Stärke des Umgebungslichtes oder dem Grad der Verschattung werden potentialfreie Schalter betätigt.
Über projizierte Bilder und darin eingeblendete Lichtflächen können diese Schalter z.B. synchron zum Bildmaterial gesteuert werden. Anwendung findet diese Technik in Ausstellungen, Museen, interaktiven Installationen, etc.

diesachbearbeiter, Berlin 2009
online reader

newsreader/webreader mit anreihbaren 8x8 LED Matrix Displays

Eigentlich entstand dieser reader zur Fussball WM 2006 als "Reporter", der über eine PC Anwendung (programmiert in Perl) Webseiten ausliest, parst und auf einer 8x8 LED Dot-Matrix ausgibt.
Der reader kann aber ebenso für Fahrinformationen des ÖPNV, blogger, twitter, newsfeeds etc. eingesetzt werden, um so aktuelle Informationen in Echtzeit wiederzugeben.

diesachbearbeiter, Berlin 2006

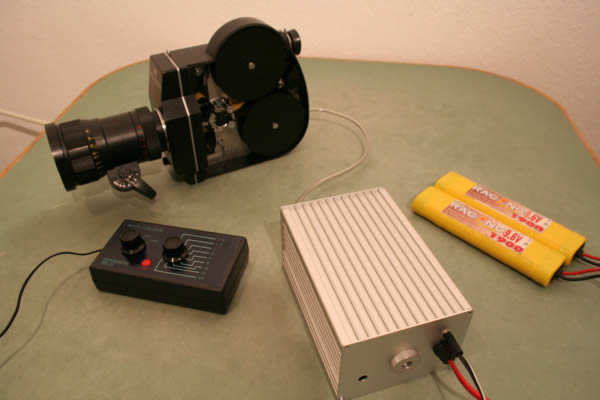

K-3 Drahtauslöser

Elektromechanischer Drahtauslöser
für eine 16mm Krasnogorsk K-3

Um mit einer vollmechanischen 16mm K-3 Einzelbilder mit 2 Min. Belichtungszeit aufzuzeichnen, haben wir einen motorgetriebenen Auslöser entworfen, der von einem handelsüblichen Timer für Super8-Kameras getriggert wird.

Nach ausgiebigen Tests und mehr oder weniger erfolgreichem Einsatz in Indien arbeiten wir an einer 2. Version, die voraussichtlich im Oktober 2009 wiederum für ein Filmprojekt in Mumbai eingesetzt wird.

Eine Arbeit im Auftrag von Bernd Lützeler, Berlin 2005/06

nomasala.com
mirror of fiction

eine Arbeit der Berliner Medienkünstlerin Marit Neeb

Theoretische Grundlage für die Schaltung war die Überlegung, dass es in einem Stapel von Würfeln jedem einzelnen dieser Würfel möglich ist, sich durch eine eigene ID zu identifizieren sowie die eigene Lage und den eigenen Ort im Stapel mit Hilfe der Nachbarwürfel zu ermitteln (also im Grunde genommen ein Netz der Dinge). Diese Werte werden auf Anfrage des dazugehörigen Sockels per Funkstrecke (433MHz) übertragen und mittels serieller Verbindung an einen Rechner weitergegeben. Dieser wiederum wandelt die empfangenen Daten in die entsprechend zu projizierende Bildeihenfolgen um.

Berlin 2003, maritneeb.de

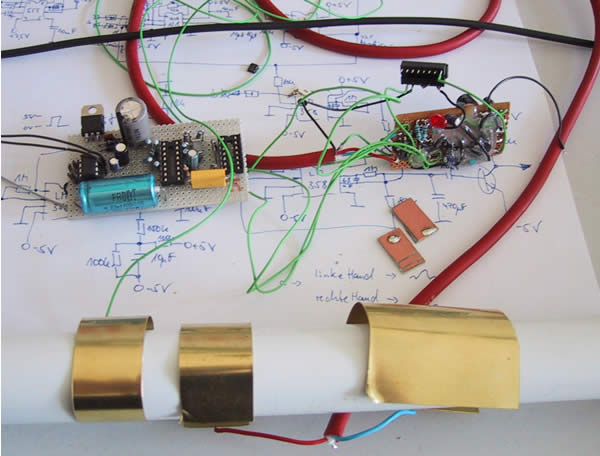

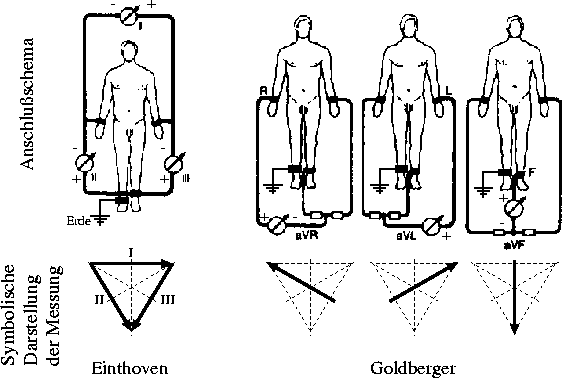

EKG Verstärker

Bei elektrischer Erregung des gesamten Herzmuskels entsteht eine elektrische Spannung von einigen mV, die mit einem Spannungsmessgerät am Körper messbar ist.
An zwei Handgriffen wird diese Spannung abgegriffen und über mehrere Verstärker- und Filterstufen in ein TTL-Signal gewandelt, welches weiterverarbeitet werden kann.

Weitere Infos findet man auf der Seite von TI.com, Suchbegriff 'ECG Electrocardiogram'

Eine Arbeit im Auftrag von Frank Fietzek, Berlin 2003

f-fietzek.de

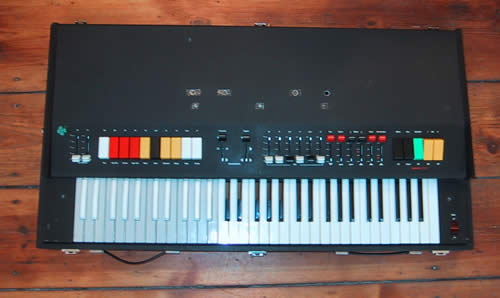

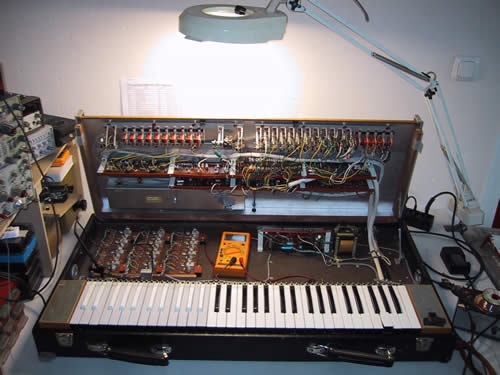

midi-barb

midifähige Vermona ET6-1 der Musikerin Barbara Morgenstern

Umbau bzw. Erweiterung einer Vermona ET6-1

Eine Vermona ET6-1 wird ohne Klaviatur in ein transportfähiges 19"-Rack verbaut.
Als nützliches Nebenprodukt ist ein Midi-Monitor entstanden.

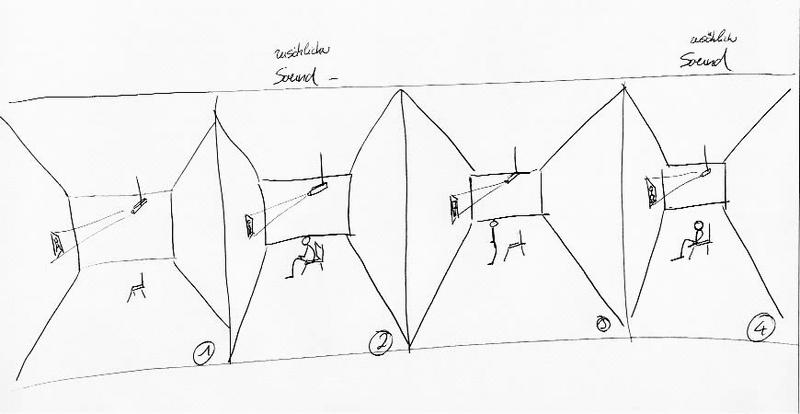

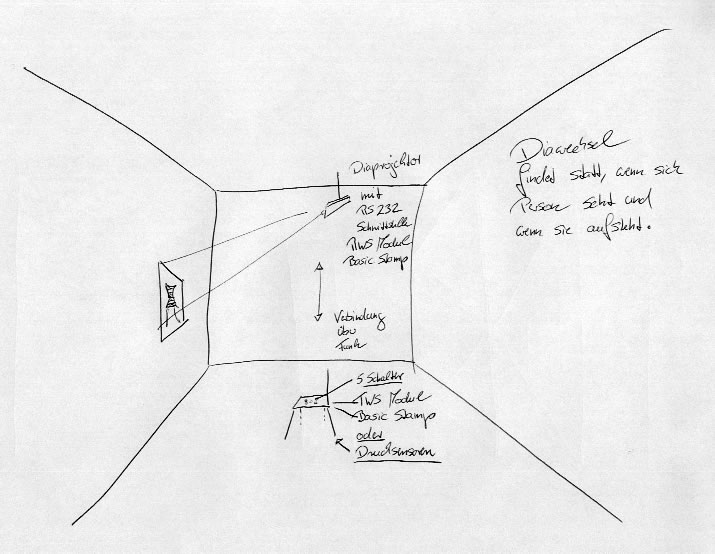

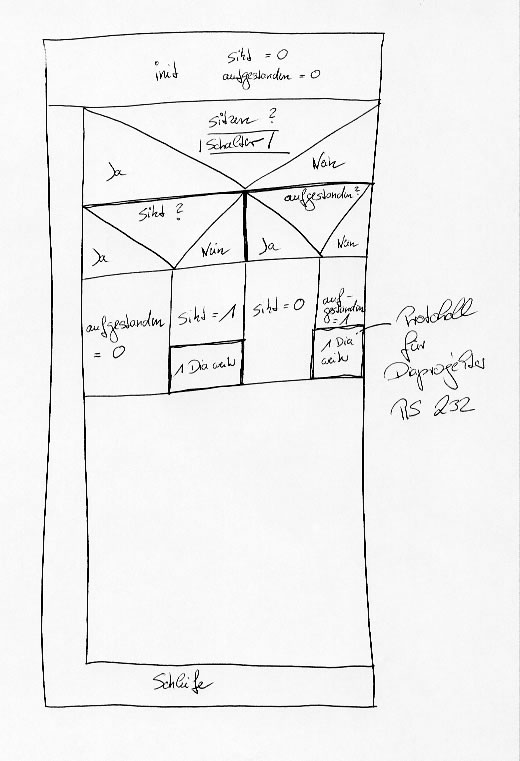

"assieds toi"

" Assieds - toi " ( Setz Dich)

Eine Dokumentation der Typologie des Sitzens, welche dem Zweck dient, die Zeitlosigkeit alltäglicher Momente darzustellen.
Nicole Schillinger Berlin, UdK Berlin

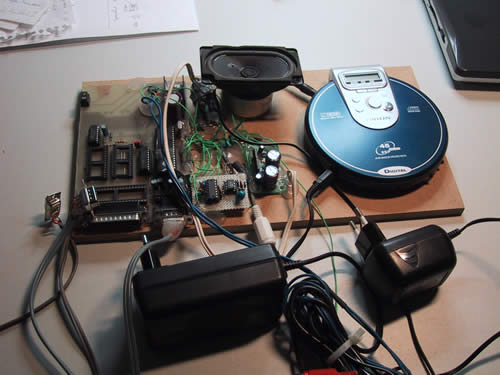

Sitzkissen mit Funkfernsteuerung, Dia-Projektor, Audiowiedergabe mit Fader

Berlin 2003, Konzeption, Hardware, Aufbau der Installation

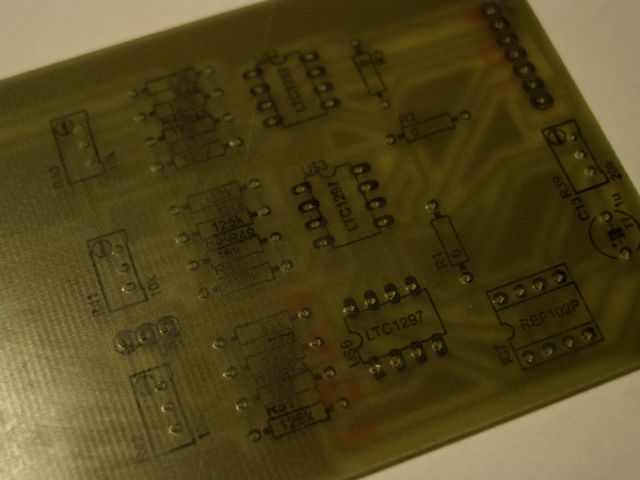

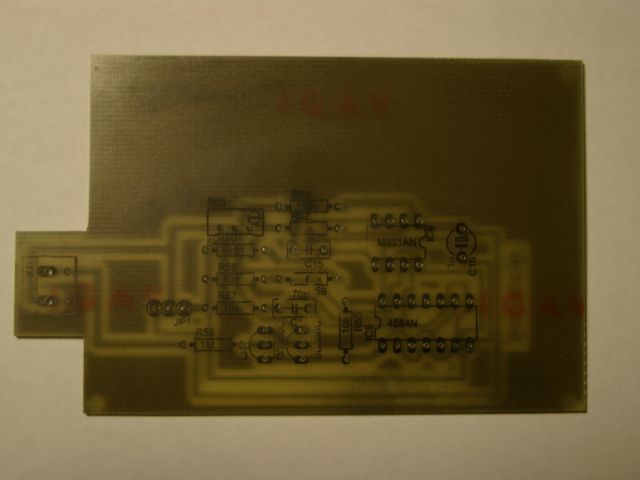

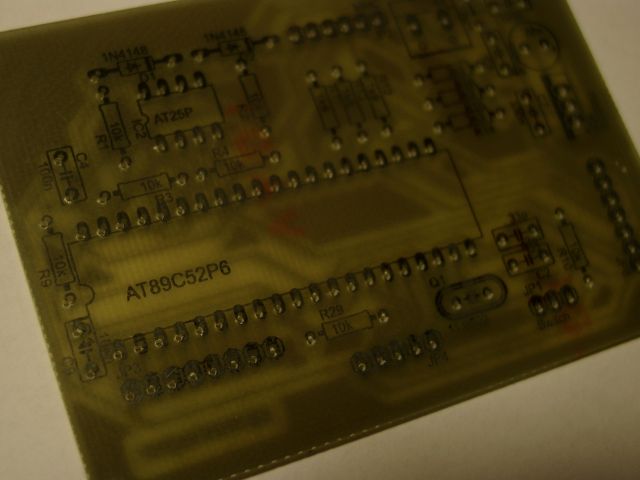

Tonertransfermethode

Platinen selber belichten und ätzen

Der Name Tonertransfermethode sagt eigentlich schon alles - auf beschichtetes Papier (glänzende Katalogseiten gehen super!) wird per Laserdruck (QMS magicolor2) ein seitenverkehrtes Layout aufgebracht.

Dieser Ausdruck wird dann, wiederum seitenverkehrt, auf eine kupferkaschierte Platine gelegt und durch ein handelsübliches Laminiergerät geschoben. Durch die einwirkende Wärme (ca. 120°C) verbindet sich der Toner mit dem Kupfer. Nach ablösen des Trägerpapiers mit Spüliwasser bleibt eine ätzfertige Platine übrig.

Überraschend gute Ergebnisse brachte die Methode auch auf der unkaschierten Seite. Eine echte Hilfe beim Bestücken (siehe Bilder)
